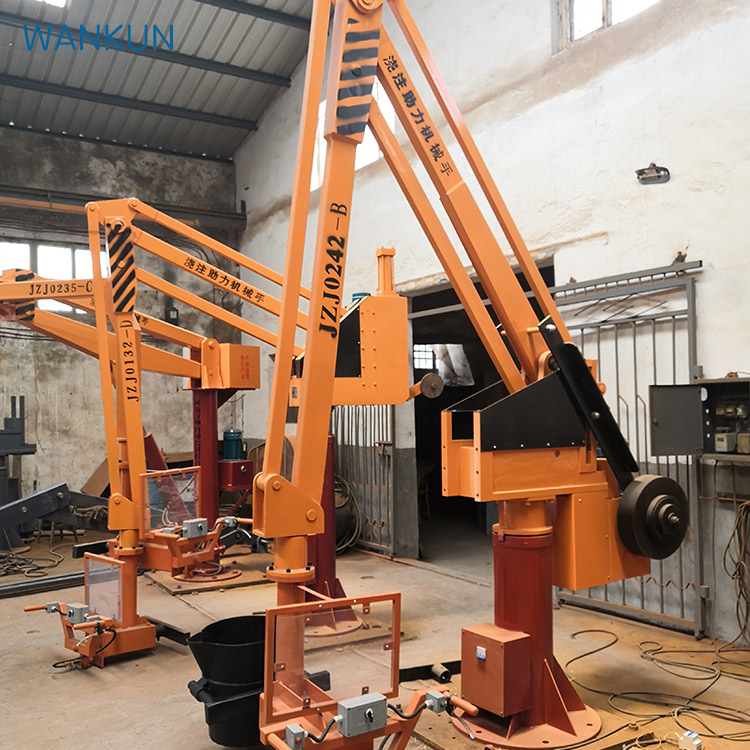

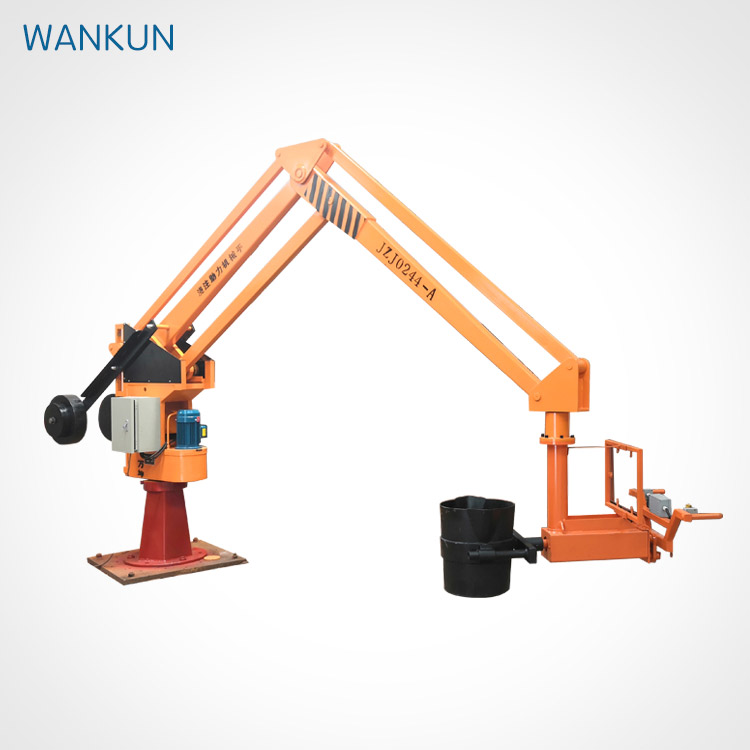

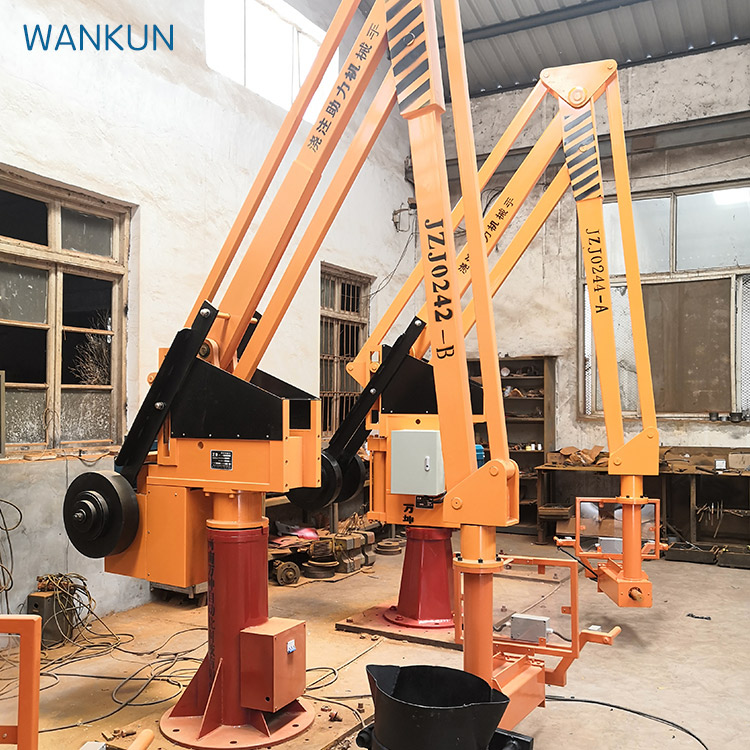

Ο χειριστής υδραυλικής χύτευσης της σειράς ZJZ είναι ένας νέος τύπος εξοπλισμού χύτευσης και ανύψωσης, με τα ακόλουθα χαρακτηριστικά:

1, χωρίς ταξιδιωτικό διακόπτη, χρησιμοποιώντας το δικό όριο ταξιδιού του κυλίνδρου και μια συσκευή αποθήκευσης.Με την κίνηση της ράβδου του πηνίου προς τα πάνω και προς τα κάτω για να οδηγήσει την κίνηση του ανελκυστήρα, η κίνηση είναι σχετικά σταθερή.

Το υδραυλικό σύστημα είναι εξοπλισμένο με μια συσκευή ασφαλείας, η οποία έχει λειτουργία προστασίας ασφαλείας σε περίπτωση υπερφόρτωσης και ούτω καθεξής και αποφεύγει τη ζημιά στα μέρη και τα ατυχήματα της βρύσης ισορροπίας.

Ο χειριστής χύτευσης σειράς Zjz είναι εξοπλισμένος με λειτουργίες περιορισμού ταχύτητας και αυτόματης μείωσης, οι οποίες μπορούν να κάνουν το βάρος να πέσει πιο ομαλά και να εξοικονομήσουν ενέργεια. Ο χειριστής είναι κατάλληλος για υψηλή απόδοση ανύψωσης και ακριβούς τοποθέτησης και εγκατάστασης βαρέων αντικειμένων εντός 300 kg, ειδικά για μεσαίες και μικρές συσκευές. Έχει τα πλεονεκτήματα του μικρού μεγέθους, του χαμηλού θορύβου, του ελαφρού βάρους, της νέας και συμπαγής δομής, της ασφαλούς και αξιόπιστης λειτουργίας, της απλής και βολικής συντήρησης κλπ. Είναι ένα νέο προϊόν που απελευθερώνει τον χειριστή από τη χειρωνα

Ο υδραυλικός χειριστής χύτευσης ανύψωσης βαρέων αντικειμένων επιτυγχάνεται μέσω των ακόλουθων τριών τύπων σύνθεσης κίνησης:

1, κάθετη ανύψωση μια υδραυλική κίνηση

Γυρίστε γύρω από το σώμα με μη αυτόματο τρόπο

Μετακίνηση οριζόντια με μη αυτόματο τρόπο

ΜΤεχνικές παραμέτρους του υδραυλικού χειριστή χύτευσης ZJZ

Πίνακας 1:

Εξωτερική ζωγραφική

Δομή και αρχή

Ο χειριστής υδραυλικής χύτευσης της σειράς JZJ αποτελείται από πέντε μέρη: σώμα, ισορροπημένο μηχανισμό τεσσάρων ράβδων, υδραυλικό σύστημα και ηλεκτρικό έλεγχο, συσκευή περιστροφής τσάντας χύτευσης.

1ο Φυλαχτό:

Αυτό το μέρος αποτελείται από τη βάση,

Η βάση μπορεί να τοποθετηθεί σε μια βάση τσιμέντου (σταθερή) (βλ. Πίνακας - για τις διαστάσεις της βάσης) ή να σταθεροποιηθεί σε ένα κινητό καροτσάκι (κινητό). Το σώμα μπορεί να περιστρέφεται σε απόσταση 345 μοίρες γύρω από το περιστρεφόμενο κάθισμα άξονα. Η κάθετη συναρμολόγηση οδηγού είναι σταθερή στο πίσω μέρος του σώματος και ο οδηγός τροχός του ισορροπημένου μηχανισμού τεσσάρων συνδέσμων κινείται προς τα πάνω και προς τα κάτω από την καρέκλα οδηγού.

2, ισορροπία τέσσερις συνδετικό μηχανισμό ράβδου:

Αυτό το μέρος αποτελείται από μεγάλο βραχίονα, πολύπλοκο βραχίονα, βραχίονα ανύψωσης, σύνθετο βραχίονα ανύψωσης, συνδετικό ραβδί, πλάκα υποστήριξης και μπλοκ ισορροπίας και άλλα μέρη. Οι δύο πλευρές του σημείου κλίσης μεταξύ της πλάκας υποστήριξης και της ράβδου σύνδεσης κινούνται οριζόντια από ένα ζευγάρι μονοσικλετιστών μπαλόνων στο σιδηροδρομικό σιδηρόδρομο του σώματος. Το πίσω άκρο του μεγάλου βραχίονα συνδέεται με το κεφάλι της ράβδου του υδραυλικού κυλίνδρου μέσω του καρπού και η κάθετη κίνηση γίνεται κατά μήκος της ράβδου καθοδήγησης

Το υδραυλικό σύστημα:

Το σύστημα αποτελείται από αντλία ταχυτήτων, ηλεκτρομαγνητική βαλβίδα κατεύθυνσης, αγωγό εισόδου και επιστροφής πετρελαίου, βαλβίδα ασφαλείας, υδραυλικό κύλινδρο και ούτω καθεξής.Όταν ο χειριστής πιέζει, ανεβάζει (ή πέφτει) το κουμπί, το υδραυλικό πετρέλαιο μέσω της ηλεκτρομαγνητικής βαλβίδας στον κύλινδρο, τον κατώτερο θάλαμο, πιέζει την κίνηση της ράβδου πυρκαγιάς προς τα κάτω (ή προς τα πάνω), μέσω της αρχής της μόχλευσης τεσσάρων συνδέσμων, έτσι ώστε να οδηγήσει την κίνηση ανύψωσης βαρέων αντικειμένων.

Όταν το βάρος ανύψωσης υπερβαίνει το 1,1 φορές το καθορισμένο βάρος, η βαλβίδα ασφαλείας ανοίγει και εκφορτώνεται, έτσι ώστε το βάρος να μην μπορεί να ανυψωθεί, έτσι ώστε να προστατεύεται η ασφάλεια ολόκληρης της υδραυλικής βαλβίδας ισορροπίας. (βλέπε εικόνα 4 για την αρχή)

Ηλεκτρικό τμήμα ελέγχου:

Αυτό το μέρος αποτελείται από κινητήρα, διακόπτη κυκλώματος πλαστικού περιβλήματος, φούσκα, κουμπί ελέγχου, επαφές AC, μικρή αναμετάδοση, μετασχηματιστής ελέγχου κ.λπ. (βλέπε Πίνακας 2). Το μηχάνημα χρησιμοποιεί τριών φάσεων 380V, 50HZ τροφοδοσία ισχύος (τρεις φάσεις τέσσερις γραμμές), η ουδέτερη γραμμή πρέπει να συνδεθεί στενά.

Χρησιμοποιήστε τροφοδοσία 24V. Η γραμμή τροφοδοσίας μπορεί να οδηγηθεί από το κάτω μέρος του υποστρώματος ή από την αριστερή πλευρά του ηλεκτρικού κιβωτίου. Όταν ενεργοποιείται ο διακόπτης αέρα, το κουμπί αυτόματης επαναφοράς του διαστολέα ενεργοποιείται πάντα και το σύστημα αρχίζει να λειτουργεί μετά την ενεργοποίηση του τηλεχειριστηρίου.

ΣΛΙΝΓΚ

5 ΠΕΡΙΕΧΟΜΕΝΟ ΜΕΡΟΣ:

Το τμήμα πληροφοριών αποτελείται από μια συσκευή ελέγχου επικοινωνίας και μια οριζόντια συσκευή περιστροφής Mo. Rao Bao μια σύνθεση πλαισίου πάρτε. Μέσω της βαφής μέσω ελέγχου, το κλουβί μπορεί να ελεγχθεί για να μετακινηθεί προς τα πάνω και προς τα κάτω στο τεχνητό κτίριο, και το φρένο χεριών μπορεί να συμπιεστεί για να περιστρέφεται. Η οριζόντια συσκευή περιστροφής επιτρέπει στον χειριστή να εφαρμόσει εύκολα. Το πλαίσιο τοποθέτησης κλουβιού πρέπει να συνδεθεί με το κλουβί.

Συσκευασία, μεταφορά, εγκατάσταση και εκτέλεση

1.Συσκευασία, μεταφορά και συναρμολόγηση

Κατά την αποστολή, ολόκληρο το μηχάνημα είναι στερεωμένο στο ειδικό πλαίσιο κάτω μεταφοράς και η ισορροπημένη σύνδεση τεσσάρων ράβδων είναι στερεωμένη στο σώμα με σταθερή πλάκα, έτσι ώστε να μην μπορεί να γλιστρήσει προς τα πίσω και προς τα εμπρός.

Μέρη του εξοπλισμού και της δεξαμενής καυσίμου ήταν βρεγμένα με βροχή. Το σύνολο του μηχανήματος μπορεί επίσης να χωριστεί σε τρία μέρη: σώμα, ισορροπημένο μηχανισμό σύνδεσης τεσσάρων γραμμών και αντιβαρύτητα εξαρτημάτων για τη συσκευασία και τη μεταφορά. Μέρη συναρμολόγηση μηχανή σύμφωνα με το γράφημα, βάλτε το φύλακα και τις κατακόρυφες πινακίδες καθοδήγησης, μετά το γερανό στα χέρια πάνω, για την εξισορρόπηση τέσσερις γραμμές σύνδεσης, το τροφοδοτικό βραχίονα, παράλληλο με το βραχίονα υποστήριξης πλάκα σε κάθε πλευρά του σταυρού στο βραχίονα στο επίπεδο του ανώτερου

2) Εγκατάσταση και εκτέλεση

Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες πριν από την εγκατάσταση της μηχανής. Κατά τη διάρκεια της εγκατάστασης, βαθμολογήστε το επίπεδο του επιπέδου θεμελίωσης σκυροδέματος και στη συνέχεια στερεώστε ολόκληρο το μηχάνημα στο θεμέλιο. Τραβήξτε τον διαστολέα στην μέγιστη ακτίνα λειτουργίας στο ίδιο ύψος και κάντε μια κυκλική κίνηση 340 μοίρες. Βρείτε το οριζόντιο σημείο του διαστολέα στο τρίτο ίσο σημείο και το οριζόντιο σφάλμα των τριών σημείων δεν πρέπει να υπερβαίνει τα 15mm. Συνδέστε με την τρισδιάστατη τροφοδοσία ισχύος 380V, 50HZ (τρεις φάσεις τεσσάρων καλωδίων), η ουδέτερη γραμμή

Προσοχή στα θέματα ασφαλείας

Πριν από την εισαγωγή της ισχύος στο μηχάνημα, πρέπει να εγκατασταθούν τρεις διακόπτες προστασίας από διαρροές.

2, το κέλυφος του μηχανήματος πρέπει να είναι γειωμένο (γραμμή PE), και η γείωση είναι καλή.

Πριν ανοίξετε το κάλυμμα του ηλεκτρικού κουτιού για συντήρηση, η εξωτερική παροχή ρεύματος πρέπει πρώτα να διακόπτεται.

Κατά τη λειτουργία στον ανοιχτό αέρα, πρέπει να ληφθούν μέτρα βροχόπτωσης και προστασίας από τη σκόνη. απαγορεύεται αυστηρά η βροχή σε υγρές ηλεκτρικές συσκευές ή η βροχή να εισέλθει στη δεξαμενή.

5, ο απομακρυσμένος μεταδότης θα πρέπει να είναι δύο μήνες (ανάλογα με τη χρήση) για την αντικατάσταση της μπαταρίας.

Lubrication

Οι κυλιόμενες ράβδοι κάθε μέρους του μηχανήματος λιπαίνονται με λίπος ασβεστίου, καθαρίζονται και αντικαθίστανται μία φορά κάθε έξι μήνες.

Η επιφάνεια επαφής μεταξύ της μπροστινής και της πίσω κάθετης σιδηροδρομικής γραμμής και του κυλίνδρου λιπαίνεται με λίπος ασβεστίου μία φορά το μήνα.

3, η δεξαμενή πετρελαίου με υδραυλικό πετρέλαιο 32# ~ 48#, η επιφάνεια του πετρελαίου δεν πρέπει να βρίσκεται στο κάτω μέρος της γραμμής επιφάνειας πετρελαίου παραθύρου πετρελαίου 10mm κάτω, το μοντέλο υδραυλικού πετρελαίου σύμφωνα με τη χρήση του περιβάλλοντος, καθαρίζοντας κάθε έξι μήνες, αντικαθιστώντας μία φορά.

Εικόνα 2 Ηλεκτρικό σχηματικό διάγραμμα

Πίνακας 2:

Εικόνα 5

Σχέδιο του υδραυλικού συστήματος
